公司新聞
發(fā)布時間：2023-04-13
發(fā)布者：超級管理員

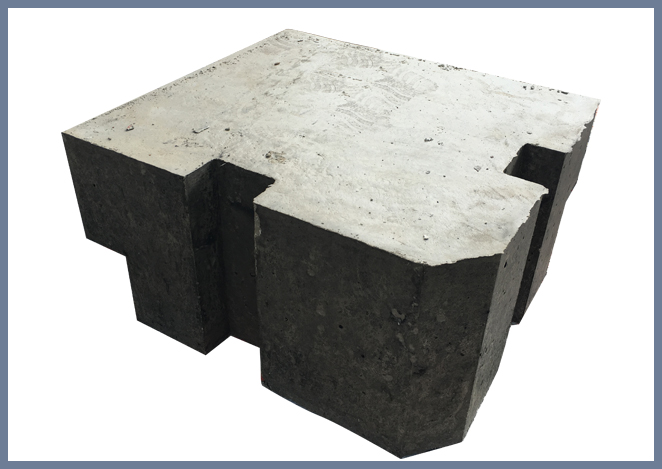

高鋁耐火澆注料制作成澆注料耐火預(yù)制件，在設(shè)計時應(yīng)盡量是其受壓面避免受拉、受折。在澆注耐火預(yù)制塊時，有必要設(shè)法確保有滿足的凝結(jié)后強度，以便運輸和吊裝。為此軟質(zhì)粘土參加量不宜過多。預(yù)制塊內(nèi)窯合理加筋,預(yù)制件的初始強度。
高鋁水泥澆注料預(yù)制件的適用范圍廣，高鋁磚廠家鄭州四季火耐火材料廠家以下介紹耐火預(yù)制件在步進式加熱爐和箱式煉焦?fàn)t上的運用。
1、步進式加熱爐，因為澆注層較厚，結(jié)構(gòu)強度得以確保，因彈性模量小，一般不發(fā)生龜裂。此種爐頂對烘爐要求不嚴(yán)，能夠正常升溫。爐頂高溫段可用5年以上，低溫段可長期運用。
2、箱式煉焦?fàn)t 箱式爐爐長25 m，寬3.2 m，爐體經(jīng)過共用墻互連，20個爐子為一組，共用一個煙囪。爐溫高1250℃，10天為一個升降溫周期，升溫速度快，急劇降溫。 根據(jù)爐體互連特色，選用澆注料預(yù)制件拱頂，整體性好，密封性好，施工工期短,運用壽命長。 耐火澆注料預(yù)制件爐頂可用現(xiàn)澆和預(yù)制塊兩種辦法施工?，F(xiàn)澆爐頂整體性好，但需求模具，其費用較高。選用預(yù)制件施工，要求接縫緊密，每塊烘頂強度要高，施工相對難度較大。
連體爐爐頂選用的是現(xiàn)澆和預(yù)制塊結(jié)合的施工辦法。耐火預(yù)制件預(yù)制拱選用一般高鋁水泥澆注料外加3 %軟質(zhì)粘土和Si02細(xì)粉?，F(xiàn)澆拱外加6 %的粘土，不加Si02細(xì)粉。 拱頂運用標(biāo)明：在高溫期內(nèi)，可顯著看到爐拱有輕輕升高。預(yù)制塊的上接縫有小小的開裂。因為預(yù)制塊之間用鋼筋牽連，不會發(fā)生錯動。冷爐后觀察，預(yù)制塊未呈現(xiàn)裂紋，而現(xiàn)澆拱呈現(xiàn)了兩條小裂紋。 現(xiàn)澆拱厚度為120 mm，上面蓋有60mm x 70mm的保溫層，運用中未發(fā)作問題。水平鋼筋坐落保溫層之外，溫度低，避免氧化，澆注層根本到達燒結(jié)，無疏松層。預(yù)制塊安置水平鋼筋是為避免吊裝時折斷和受熱時抗拉。
鄭州四季火耐火材料有限公司 豫ICP備14013792號-12
